用途: 本机适合5类、6类缆线绞合,工作给线径范围:芯线φ0.75mm-φ1.5mm,绞距4.42mm-41.62mm,采用轴承式排线、排距可调整。主动力马达使用5HPAC马达+变频器,回转速度可达2200RPM,制动采用电磁刹车。
设备组成:

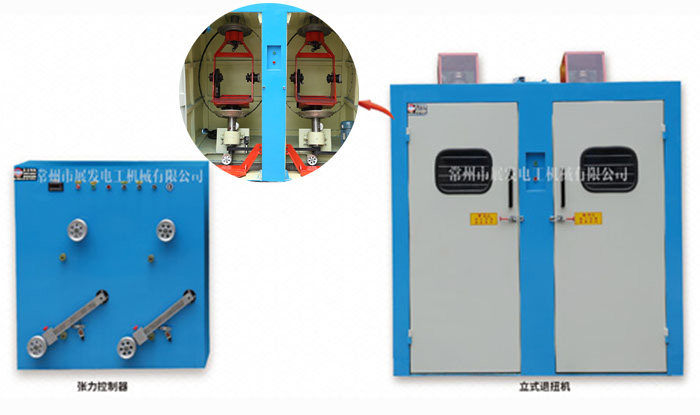

主动式Ф500双盘立式退扭整机一台;
Ф500型对绞机一台;
进线计米整直台;
技术规范:
芯线导体直径 | Ф0.40mm---Ф0.65mm | |
最大芯线绝缘外径 | Ф1.40mm | |
最大绞合外径 | Ф2.80mm | |
节距范围 | 10mm—30mm | 退换齿轮可调 |
退扭范围 | 0---50%任意可调 | |
绞弓速度 | 1800转 | 双绞距 |
扭绞速度 | 3600转 | |
最大线速度 | 80米/分 | |
绞合方向 | 左右绞向均可 | |
最大退扭弓转速 | 1000转 | 速度可调 |
张力调节范围 | 摆杆式、稳定可调 | |
收线电动功率 | 交联电机 变频器控制 | |
退扭放线电动功率 | 交联电机 变频器控制 | |
收放线盘尺寸 | φ500mm×总宽300mm×φ56mm, |
