用途:适用于七股以上铜线、铜包铝线、漆包线、镀锡线等导体的束绞绞合。例如:电脑排线、耳机线、电子线、电话线、网络线、PVC线的铜线绞合。
手动与自动张力的区别:
1、手动张力是用乾板摩擦方式,在机内手动调整张力。
2、自动张力是用磁粉离合器,由机外号装的控制箱上设定张力,较为精密准确。

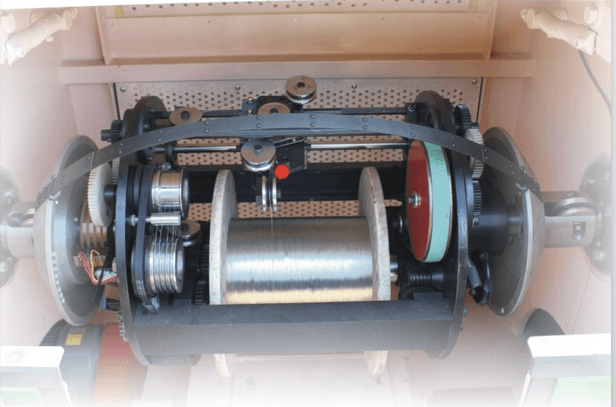

内部结构:
机 型 | ZF-Ф500P-N | ZF-Ф500P-H |
最大回转速度 | 2200转(4400扭/分) | 3000转(6000扭/分) |
给线线径 | Ф0.08mm---Ф0.45mm | |
绞合面积 | 0.035mm²--2.5mm² | |
绞距 | 4.08 mm ---51.50mm | |
绞向 | 左右向可选择 | |
收线盘 | Ф500 mm x 300 x Ф56mm | |
光杆排线器 | Ф20mm | |
轴承 | 主轴轴承采用瑞典进口SKF轴承,其余采用日本NSK轴承 | |
制动系统 | 电磁刹车内外部断线时自动刹车 | |
收线张力 | 手动调节,或采用2.5kg磁粉离合器 | |
保护 | 内、外部断线自动刹车、计米到位自动停机 | |
安全防护 | 各可开启的门、升降不到位不能启动或自动刹车 | |
控制 | 手动变频器控制 | |
主电动机功率 | 5HP/3.7KW | |
机器尺寸(mm) | (L)2475 × (W)1300 × (H)1290 | |
重量 | 1800KG |
